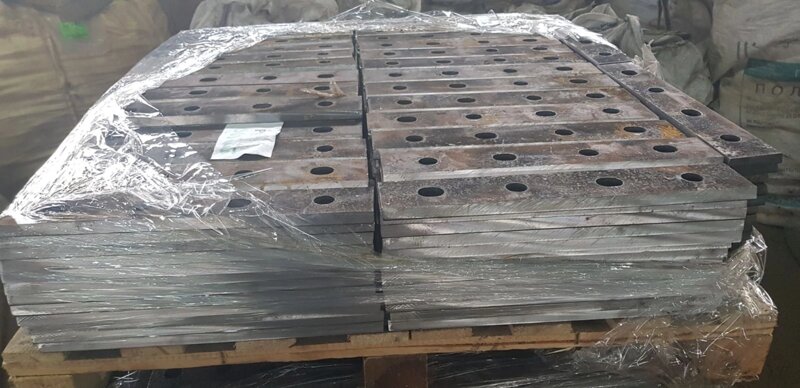

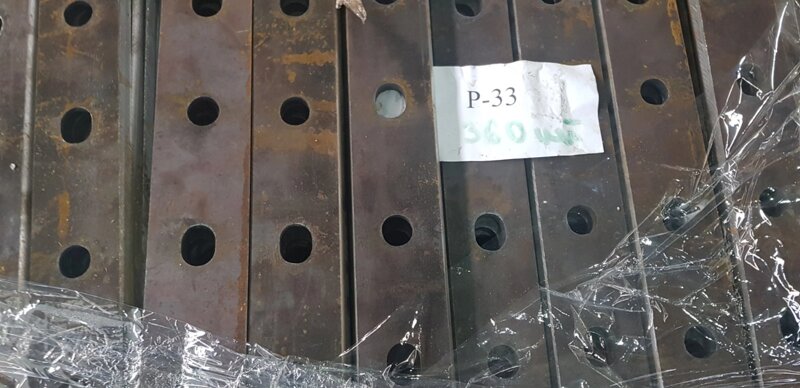

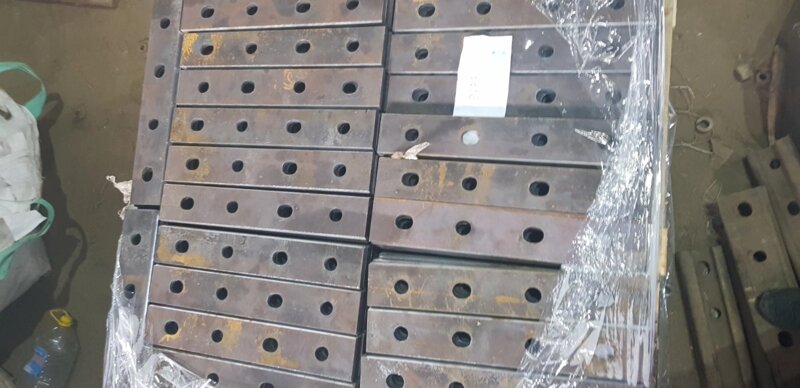

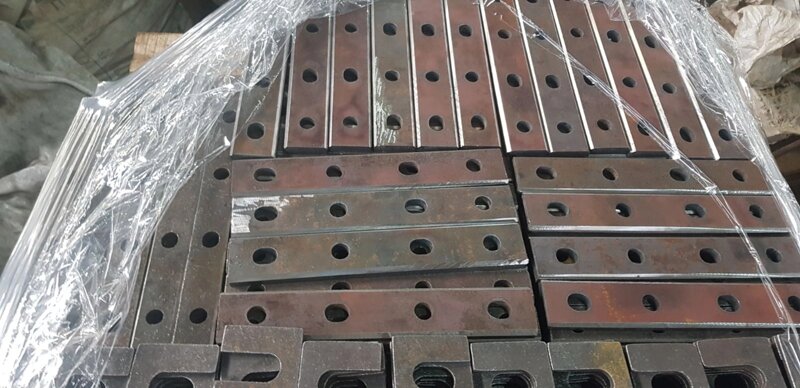

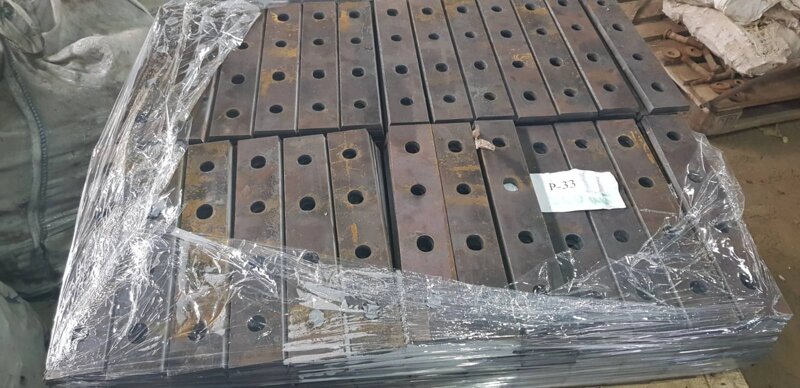

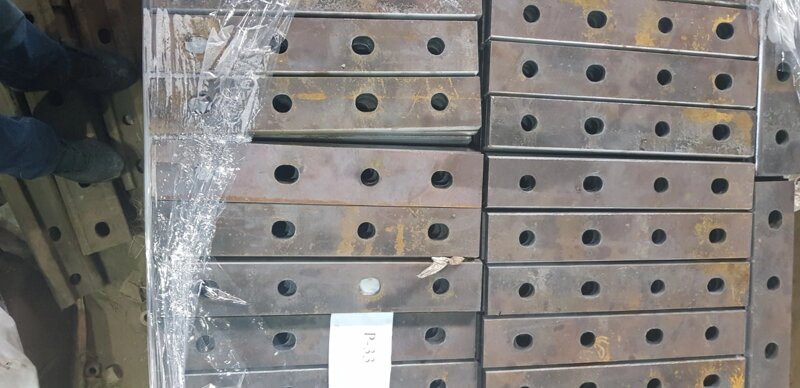

Накладка стыковая к рельсу типа Р33/Р34

Стыковые накладки для рельсов узкоколейных железных дорог Р-33 (ГОСТ 1050-88
ТУ 1131-001-69981052-2012) обеспечивают скрепление рельсов. Такие накладки являются двухголовыми, что позволяет им плотно прилегать к рельсу, гарантируя надежное скрепление и позволяя регулировать прилегание рельсов затягиванием стыковых болтов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Характеристика   Значение
Вес 1 шт, кг   6,7
Единица измерения   т
Количество накладок в 1 тонне, шт.   156
Размер (д/ш/в), мм   790 х 40 х 95
Количество х размер отверстий, шт. х мм   2 х d21, 2 х 28 х21  мм
ГОСТ   ГОСТ 1050-88, ТУ 1131-001-69981052-2012
Материал накладки   сталь М20
Тип накладки   Р33
ОБЛАСТЬ ПРИМЕНЕНИЯ

Укладка железнодорожной магистрали предполагает многочисленные стыки рельсов. Для того, чтобы стыки были сделаны качественно, без ненужных зазоров, служили долго, используются различные виды накладок. Накладка Р-33 применяется скрепления стыковых торцов рельс Р-33 при использовании стыкового болта М22х115 в сборе с гайкой. Для осуществления скрепления накладки Р33 размещают с внутренней и внешней стороны шейки рельса Р-33, что обеспечивает надёжную фиксацию рельс и создание прочной рельсовой нити узкоколейной железной дороги.

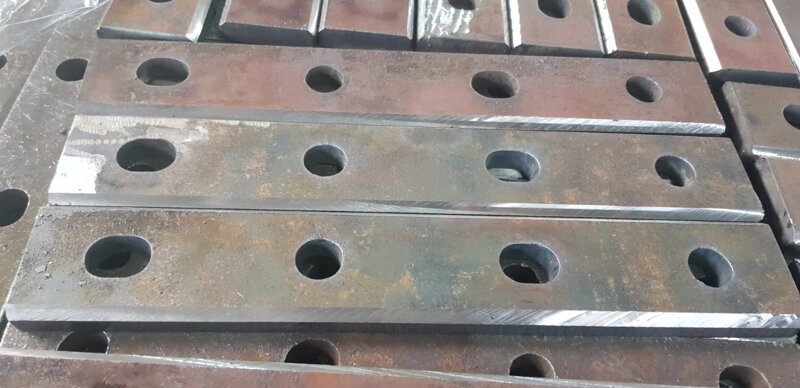

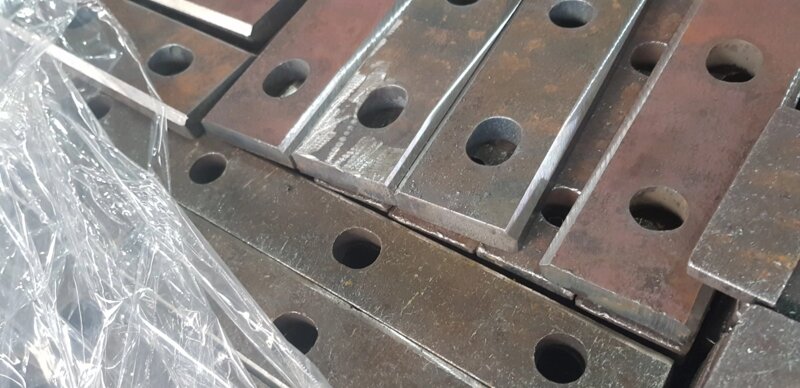

ОПИСАНИЕ

Накладка Р-33 ТУ 1131-001-69981052-2012.

Накладка Р33 для обеспечения более плотного прилегания имеет двухголовую конструкцию, что так же обеспечивает накладке Р-33 отличную фиксацию скрепления, обладающей высокой надёжностью, кроме того накладка позволяет проводить регулировку прилегания рельс Р-33 друг к другу в железной дороге с узкой колеёй. ГОСТ накладки Р-33 - ГОСТ 1050-88. Данный государственный стандарт регламентирует изготовление накладки Р33 из стали с невысоким содержанием углерода марки М20. Все габаритные характеристики отображены на чертеже накладки Р33.
